REALISATION CAISSE EXPANSION pour un navire à Marseille

Quelques photos pour imager le travail en atelier d'un soudeur, l'Atelier d'ESTC se situe à la porte 4 du grand port autonome de Marseille

Nous avons dû fabriquer une caisse d'expansion du réservoir MP3 à l'identique de celui déjà présent dans le navire

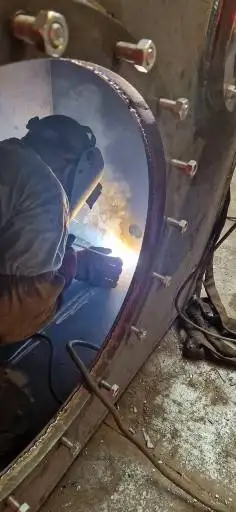

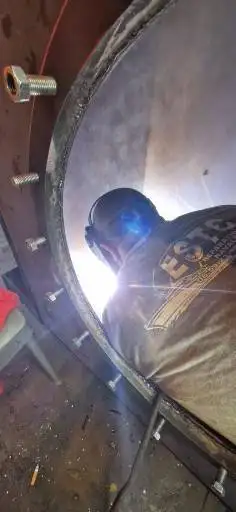

Le soudeur a dû souder les extrémités de la caisse

L'eau de mer est à la disposition du navire lorsqu'il est à flot, le circuit est donc ouvert, elle est aspirée dans des coffres placés dans les parties basses de la coque. Elle récupère la chaleur de l'eau douce dans des réfrigérants tubulaires ou à plaques, puis est rejetée à la mer au niveau de la flottaison lège. Le circuit d'eau douce est composé de tuyauteries d'une pompe et d'un réservoir gravitationnel que l'on appelle « caisse en charge » (« expansion tank » en anglais). Ce réservoir sert à garder une pression potentielle résiduelle dans le circuit, et à laisser s'échapper les éventuelles fuites de gaz chauds que l'on contrôlera par la variation de niveau de cette caisse. L'eau entre par le bas des cylindres pour refroidir graduellement et pour éviter des contraintes thermiques trop importantes.

Une fois le travail d'atelier terminé, une équipe ESTC intervient à bord afin de faire l'installation
